CB77kai

PAGE 1


2003年のTime Tunnelに出場したレーサーの製作工程です。



レース用クランクです。ソロバン型に軽量化。
フライホイールの穴は、フリクション低減を考えて、アルミでうめています。





ミッションはRSC製5速クロスミッションを選択。プライマリーにもRSC製を使います。

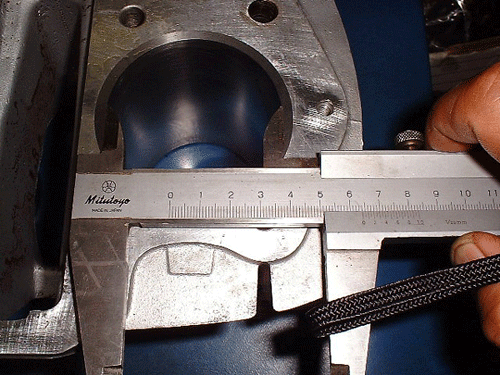

シリンダーはスリーブをARMさんで製作してもらい、入れ替えをしています。





ボアはCB350用ピストンを使用し64パイとしています。




ヘッドはピストンに合わせてドーム加工。
ヘッドガスケットも銅板をレーザーカットして作ったものを使用します。




燃焼室はこの様になっています。
バルブはRSC製1mmオーバーサイズ(タングステン製)を使用。
バルブスプリングおよびチタンリテーナーはR&D製を使います。




ポートは旧砂型CR29キャブレターに合わせ29パイとしています。
エンジンはその他にエンドレスカムチェーン、ヨシムラ製カム、
スペシャルカムチェーンテンショナーおよび中間ガイドローラー等を使用し、組み上げました。
